產品 / D 旗艦型鉸鏈
D
旗艦型鉸鏈
旗艦型鉸鏈 · 雙階齒輪
D 系列為萬用系列，可直接鎖固於任何平面。搭載雙階齒輪 (+) 轉換軸心模組，內部結構幾乎 100% 空間全用滿。A-type + 軸心為 D 鉸鏈專屬設計；K / M / R 共享模組化軸心平台，A / B 軸心配置依專案規格確認。
雙階齒輪 DUAL-STAGE GEAR
歐洲・亞洲・全球無規格限制市場
6 inch
產品圖庫
D 系列 · 產品展示

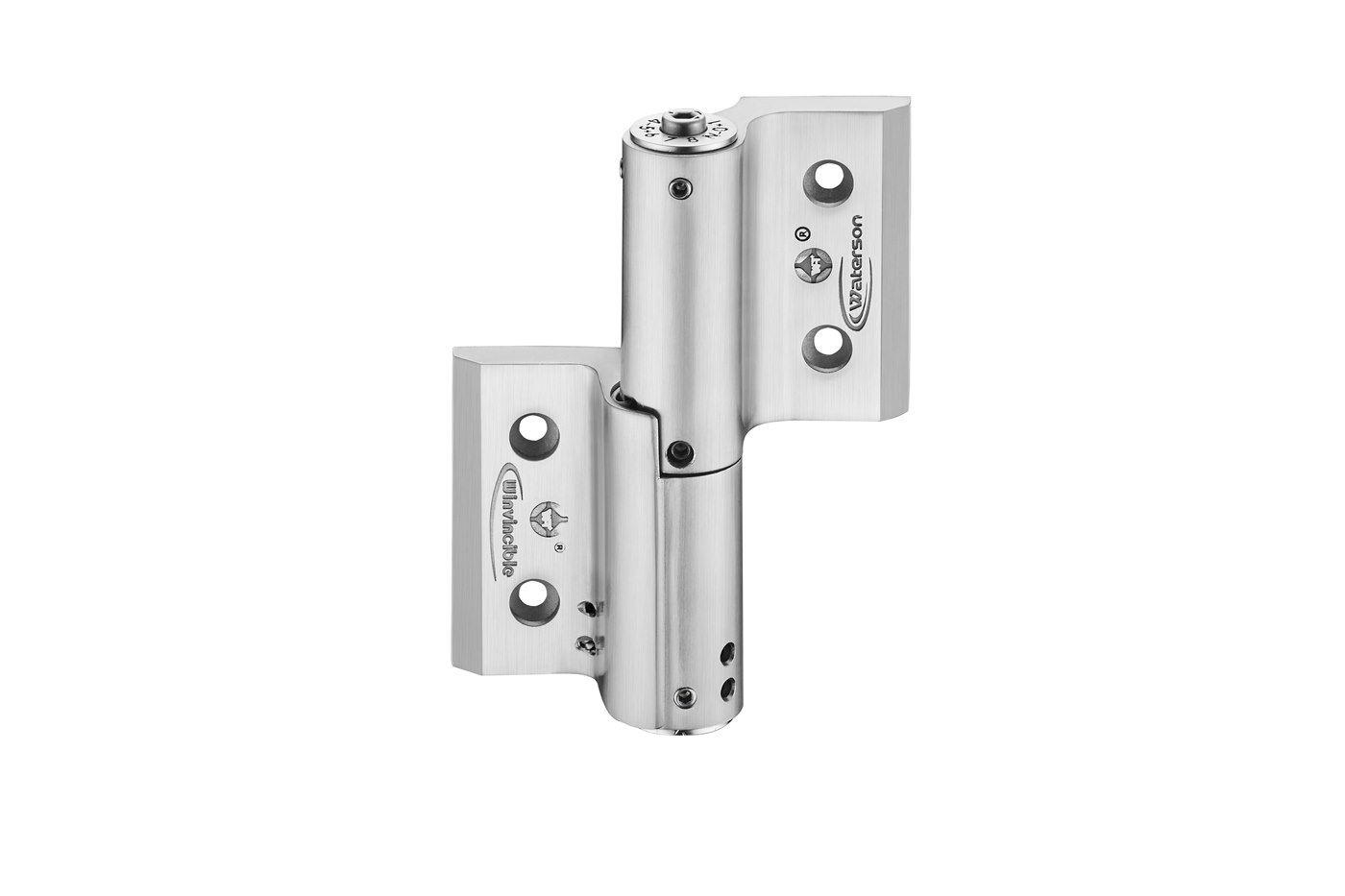

葉片雷雕品牌
每片葉片雷雕 Waterson / Winvincible 品牌與型號，軸心頂部刻有蓄扭力刻度盤，調整時一目了然。
12 色扁束線（W 選配）
W 隱藏式配線版本採用；UL-10362 Teflon 250°C 28AWG × 12F 12 色扁排線，12 色依循 ASSA ABLOY 美國市場標準；或選 UL-1569 PVC 105°C AWG26。

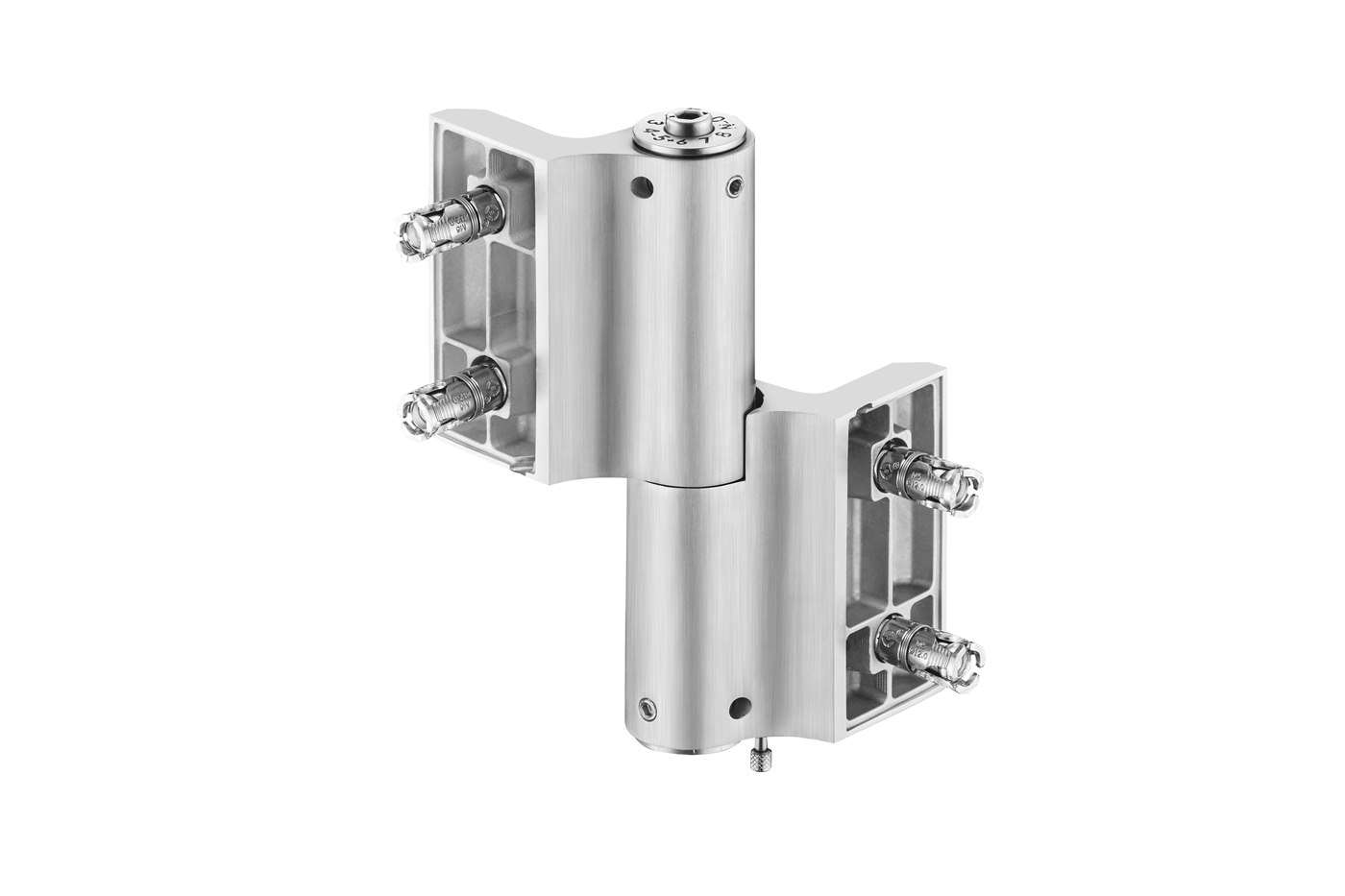

MDEA 馬吉双固錨 · 雙段安全保護
MDEA 需基材厚度 ＞ 3 mm、Ø12 mm 鑽孔與 3 mm 寬溝槽。第一段錨固達到極限後，第二段錨固持續提供夾持力，形成第二承載峰值設計，有效降低突發拉拔失效風險。
軸心模組對照
D · K · M · R 共用H 液壓阻尼煞車
T 機械煞車 + 安全栓
L 電控鎖 + 安全逃生
S 扭力機械結構
W 隱藏式電線（選配）
+ A-type 雙階齒輪
單一鉸鏈即可實現「0°→90° 自動開門」或「90°→0° 自動關門」。僅需一支 5mm 六角扳手調整蓄扭力；浮動軸心設計，煞車力道自動跟隨蓄扭力調節，無需繁複設定。TS 純機械結構含安全栓，耐久性堪稱終生保固。
MDEA 馬吉双固錨規格：MDEA 需基材厚度 ＞ 3 mm、Ø12 mm 鑽孔與 3 mm 寬溝槽。Universal 通用版 MDEA 包含 2 mm 特殊防鬆墊圈；Special 專用版 MDEA 為無墊圈設計，專為 D/K/M/R 鉸鏈打造，具備雙段安全保護與第二承載峰值設計。
專利與品質：多功能模組化的鉸鏈裝置及鉸鏈系統 — 台灣智慧財產局專利申請中（CP-39498）。台灣雲林斗六製造。
選購建議與保固
D · K · M · R 共用TS · 安全栓裝置 With Safety Pin Device
TSW 為純機械煞車模組整合安全插銷 — 可暫停門扇，並具防止他人非法入侵的保護裝置。
LS · 逃生安全栓 With Escape Safety Pin
LSW 為機電式鉸鏈鎖整合緊急逃生插銷 — 緊急時可拉下逃生安全插銷並立即推門離開。
TS 純機械 · 近乎終生保固
TS 純機械結構壽命極長、幾乎用不壞，可宣告近乎終生保固 —— 只要是 Waterson 支持者、負擔來回運費，即使 10 年後（甚至下一代）都可汰舊換新。
單一鉸鏈即可自動開關門：HSW / TSW 等模組本身已整合蓄扭力與緩衝煞車；D 系列可採 A-type + 雙階齒輪軸心。單一門扇裝一個就能達成「90°→0° 自動關門」與「0°→90° 自動開門」；W 隱藏式電線為選配。
