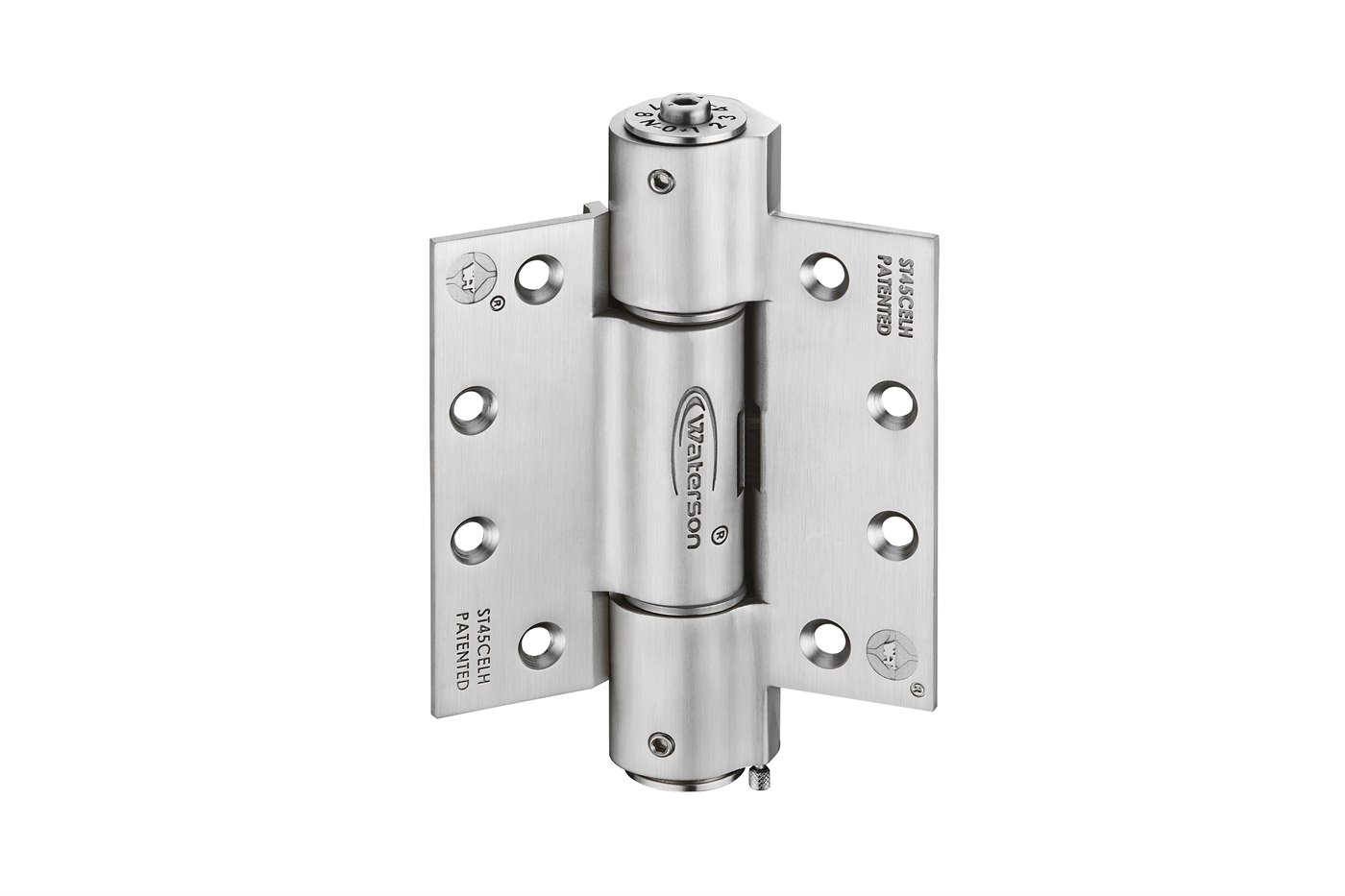

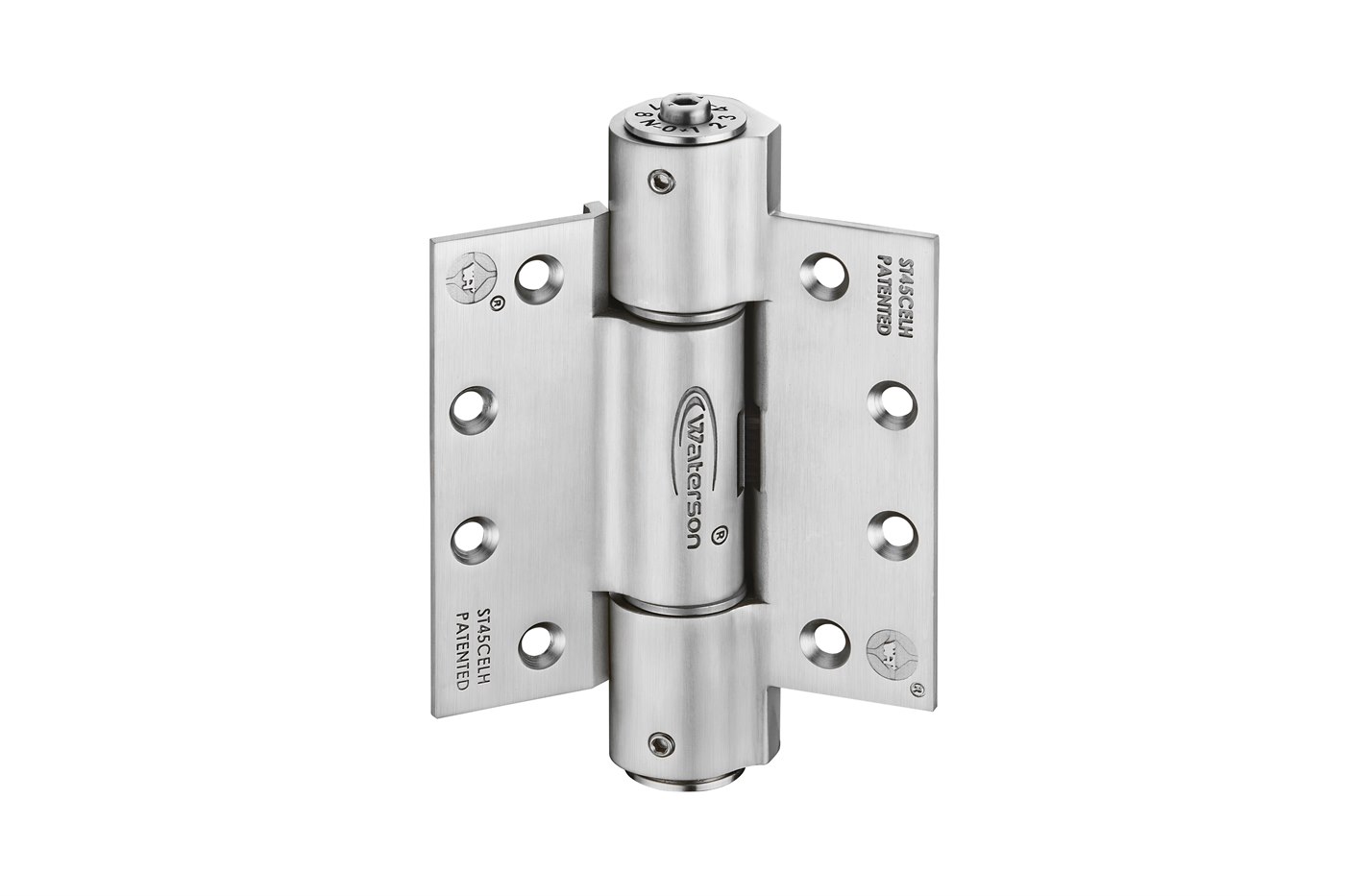

Mortise 嵌入型鉸鏈
M 系列符合美國國家標準 ANSI A156.17，葉片採 Barrel 互嵌結構，是美國市場規格化建案的標準選擇。K / M / R 共享模組化軸心平台（B-type 軸心），上下模組透過四方軸件連動。任何門扇皆可安裝 M 系列；由於頁片重疊互嵌，安裝時需要門扇與牆面呈同一平面（180° 平貼），因此常見於平面標準門框的商辦、醫療走廊、教室等場景。
M series complies with ANSI A156.17 — interlocked barrel structure on the shared modular spindle-core platform (B-type). Upper and lower modules linked via square-section spindle. Any door can use the M series; because the leaves interlock, it needs the door and wall to sit flush on the same plane (a flat, 180° mount), which is why it's common in standard flat-frame offices, healthcare corridors, and classrooms.
產品圖庫 Product Gallery
M SERIES · MODULE LINEUP · MDEA · PRODUCT SHOWCASE
ANSI A156.17 · 美國市場規格化
M 系列 Mortise 葉片 Barrel 互嵌結構，符合美國 ANSI A156.17 標準，適合美國規格化商業建案直接採購使用。
Interlocked barrel complies with ANSI A156.17 — direct spec-compliant procurement for US commercial projects.

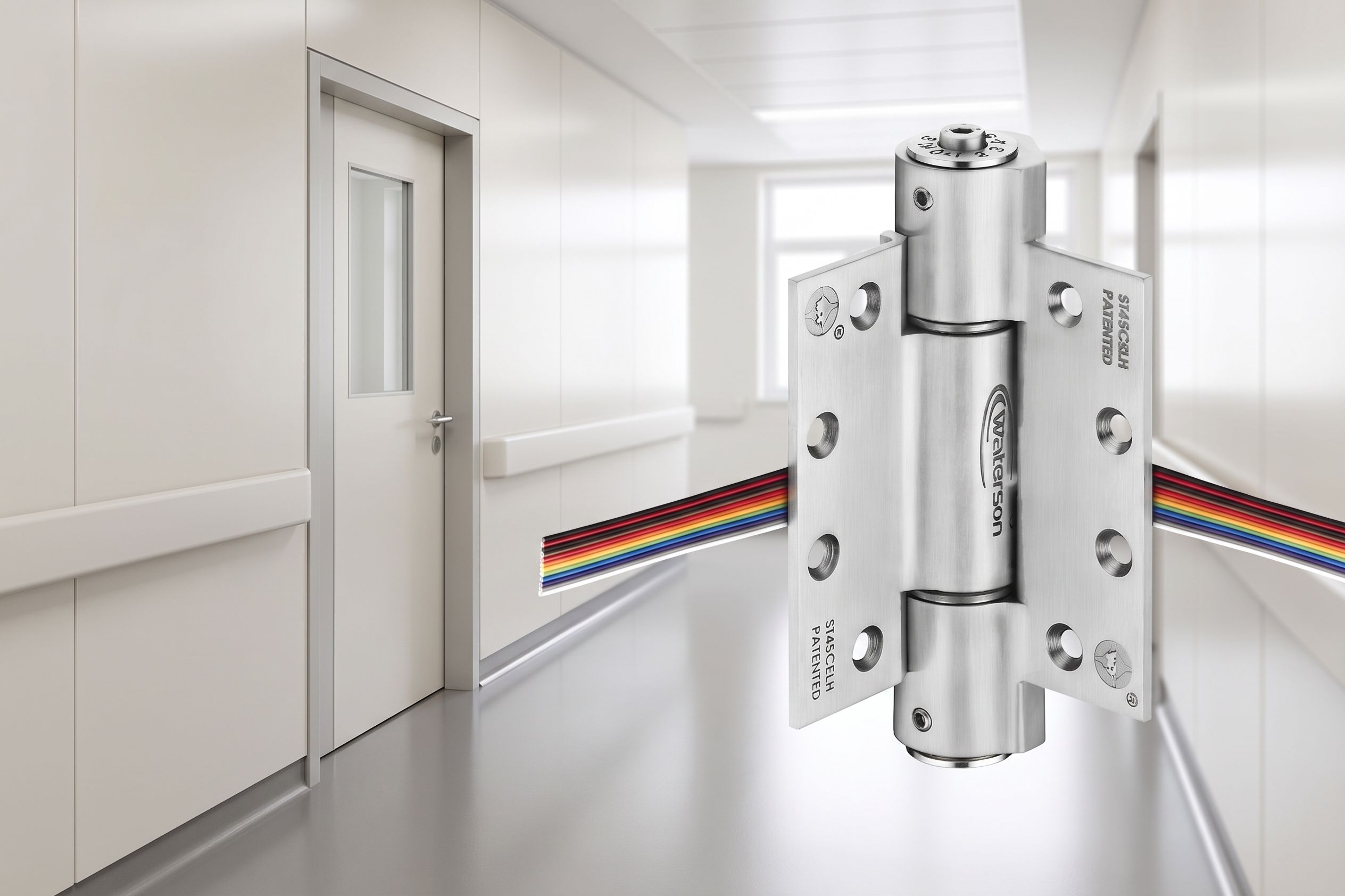

12 色扁束線（W 選配）Hidden Wiring
W 隱藏式配線版本採用；UL-10362 Teflon 250°C 28AWG × 12F 12 色扁排線，12 色依循 ASSA ABLOY 美國市場標準；或選 UL-1569 PVC 105°C AWG26。
W wiring version. UL-10362 Teflon 250°C 28AWG × 12F 12-color cable per ASSA ABLOY US color standards.
MDEA 馬吉双固錨 · 雙段安全保護
MDEA 需基材厚度 ＞ 3 mm、Ø12 mm 鑽孔與 3 mm 寬溝槽。第一段錨固達到極限後，第二段錨固持續提供夾持力，降低突發拉拔失效風險。
Requires >3mm substrate thickness, Ø12mm drill bit and width of 3mm drill hole for use; the second anchoring stage continues holding force to reduce sudden pull-out failure.
M 系列模組組合 M Series Modules
HSW · TSW · LSW · ANSI A156.17 · B-type 軸心軸心模組對照 Axis Module Reference
SHARED ACROSS D · K · M · R選購建議與保固 Selection & Warranty
SHARED ACROSS D · K · M · RTS · 安全栓裝置 With Safety Pin Device

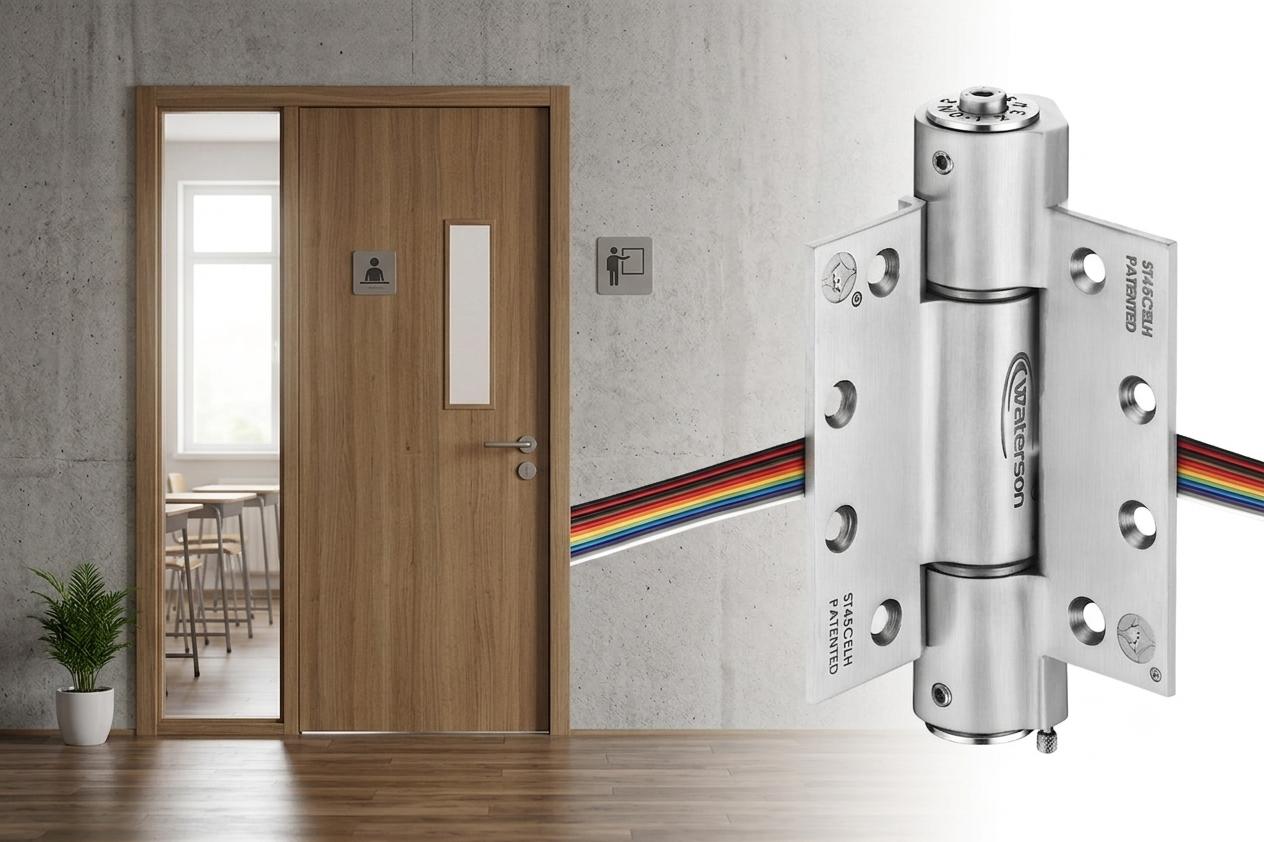

TSW 為純機械煞車模組整合安全插銷 — 可暫停門扇，並具防止他人非法入侵的保護裝置。
TSW integrates a mechanical brake module with a safety pin — temporary door stopping and added protection against unauthorized entry.
LS · 逃生安全栓 With Escape Safety Pin

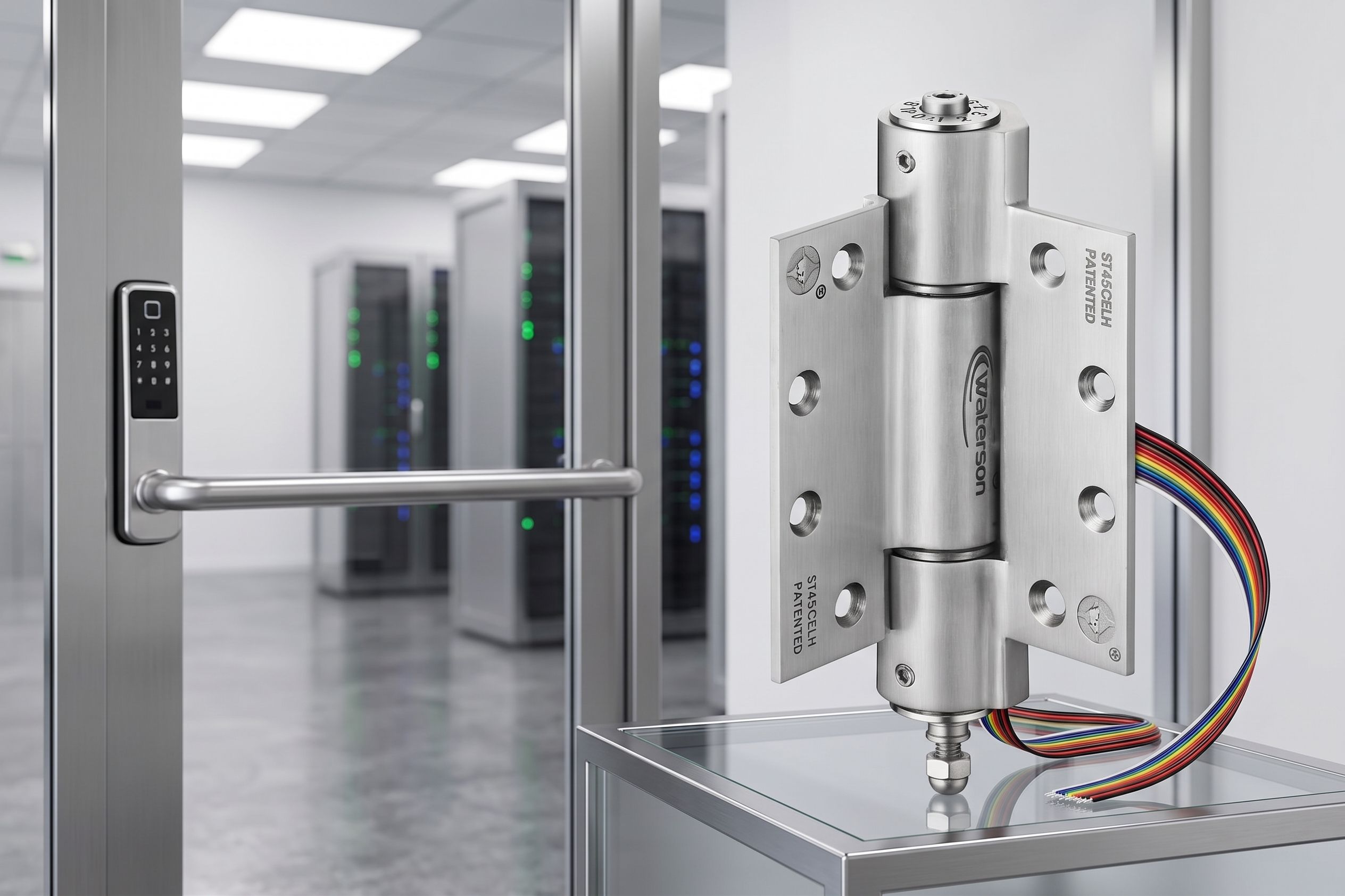

LSW 為機電式鉸鏈鎖整合緊急逃生插銷 — 緊急時可拉下逃生安全插銷並立即推門離開。
LSW integrates an electromechanical hinge lock with an escape safety pin — in an emergency, pull down the escape safety pin and push the door open immediately.
TS 純機械 · 近乎終生保固 Near-lifetime Warranty
TS 純機械結構壽命極長、幾乎用不壞，可宣告近乎終生保固 —— 只要是 Waterson 支持者、負擔來回運費，即使 10 年後（甚至下一代）都可汰舊換新。
TS pure-mechanical: near-lifetime warranty. Supporters paying round-trip shipping may exchange units anytime.
